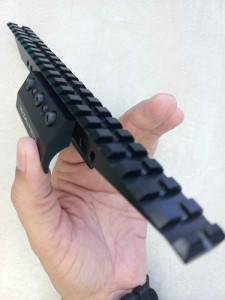

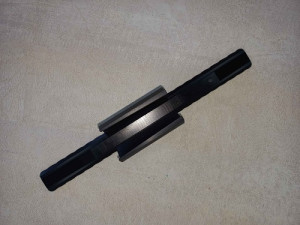

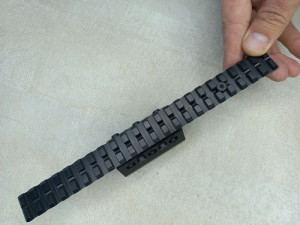

Кронштейн Мольфар В12/16 с пикатинни на вертикалки типа ИЖ-27, ТОЗ-34

Кронштейн МОЛЬФАР В12/16 предназначен, для установки прицелов с посадочным местом «Picatinny» на охотничьих ружьях 12-го и 16-го калибров с вертикальным расположением стволов (ИЖ-27, ТОЗ-34 и др.). Для удобства потребителя конструктивно предусмотрена возможность перестановки планки «Picatinny» на удаление или приближение ее к охотнику путем смещения основной части кронштейна по отверстиям на планке «Picatinny». Для надежной фиксации предусмотрен стопор. При установке требуется малкая доработка цевья. Планка "Picatinny" длиной 225 мм, из авиационного алюминия 6082.

Инструкция по установке.
1. Сначала определиться с положением планки «Picatinny» по отношению к прицелу и вложенности стрелка в оружие.
- Для этого открутить все пять винтов (D=3.0), и разъединить  планку пикатинни от основания кронштейна;
- прикрутить прицел и приставить планку пикатинни к прицельной планке.
- сделать соответствующие отметки учитывая установку планки пикатинни в захваты основания кронштейна.
2. Отсоединить цевьє.
3. Подать кронштейн со стороны мушки к основанию ствола до упора.
4. Под захваты стволов подложить паронитовые подложки.
5. Затянуть все винты, путем перекрестной затяжки.
6. Если цевье будет мешать установке – нужно выбрать место крепления кронштейна. (в моделях ИЖ-27, ТОЗ-34 около 3мм)
7. Для тяжелых прицелов обязательно установить стопор, надежно фиксирующий конструкцию от сдвига.
- Для этого выкрутить стопорный винт ключом (D=2.5)
- Выбрать место при сверлении D=3.3мм в прицельной планке. Нарезать резьбу метчиком, для резьбы М4, которую имеет стопорный винт.
- Зафиксировать стопорный винт и смазать фиксатором резьб средней фиксации

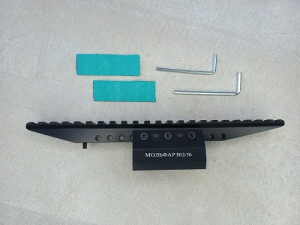

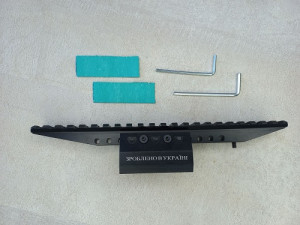

Комплектация:
Кронштейн - 1шт
Ключ Д=3.0мм – 1шт
Ключ Д=2.5мм – 1шт
Паронитовые подкладки - 2шт (для 16 калибра, до-закажите дополнительный комплект)
Технический Паспорт – 1шт
Упаковка, картонная коробка (320х70х70)

Характеристики:
Планка "Picatinny" длиной 225 мм.
Материал Авиационный алюминий 6082
Вес 180 г
Размер 225х36,5х41 мм.
Производитель: ТМ МОЛЬФАР "Украина"
