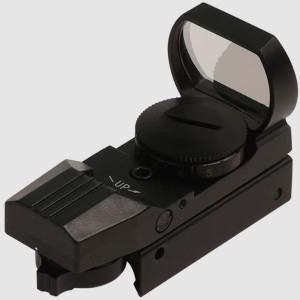

Коллиматорный прицел RedWin Crossbones 1x34 красная/зеленая марка

Коллиматорный прицел Red Win Crossbones 1x34 лучшее решение, для 12 калибра

Увеличение: 1x
Диаметр объектива: 34х24 мм

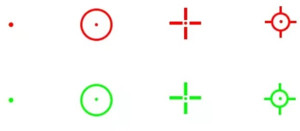

Четыре типа прицельной сетки: 5 МОА точка, 3 МОА точка с 50 МОА кругом, 3 МОА точка с 50 МОА перекрестием, 3 МОА точку с 30 МОА кругом и перекрестием (общие границы 50 МОА
Цвет сетки: красный и зеленый
Яркость: 5 уровней
Удаленность от глаза: неограниченно
Диапазон регулировки поправок по горизонту: 50 МОА
Диапазон регулировки поправок по вертикали: 50 MOA
Значение регулировки: 1 МОА
Тип прицела: открытый
Поле зрения на расстоянии 100 метров: 19 метров
Настройка параллакса: 50 метров
Максимальная отдача: 1000 г или 3500 Дж дульная енергия
Рекомендовано калибры: 12A .308 5,56x45 (.223 Rem) 7,62х39
Стандарт IP: IPX4
Покрытие линз: многослойное покрытие оптики
Тип крепления: Вивер/Пикатинни
Тип батареи: CR2032
Срок службы батареи: от (высокого) 280 часов до (низкого) 2000 часов.
Напряжение батареи: 3 В
Рабочая температура: -20 ℃ - 60 ℃
Длина: 82 мм
Ширина: 38 мм
Высота: 56 мм

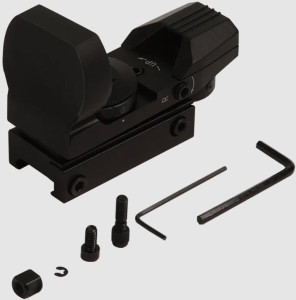

Комплектация:
Крышка объектива х 1 шт.
Регулировочный шестигранник х 2шт
Чистящая салфетка х 1 шт.
Руководство пользователя х 1 шт.

КАК ИСПОЛЬЗОВАТЬ CROSSBONES 1X34

1. Аккумулятор. Открутить крышку батареечного отсека. Вставьте батарею CR2032 надписью вверх, закрутите крышку, убедитесь, что она полностью закручена.

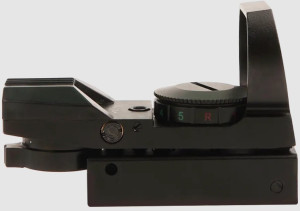

2. Включение. Повернув диск подсветки на CROSSBONES 1X34, устройство включится.

3. Регулировка яркости. Прицел CROSSBONES 1X34 предлагает 5 уровней красного и 5 уровней зеленого освещения. Отрегулируйте яркость точки, повернув диск подсветки на требуемый уровень.

4. Регулировка поправок и высоты. Прицел содержит циферблаты ввода поправок высоты и горизонта со звуковыми щелчками. Каждый маленький щелчок передвигает точку соприкосновения на одну минуту угла. 1 MOA будет точно соответствовать одному дюйма на 100 м, 1/2 МОА на 50 метрах, 1/4 МОА на 25 метрах и т.д.

ПРИМЕР: на дистанции прицеливания 50 метрах понадобится двенадцать щелчков циферблатом, чтобы переместить точку попадания марки на шесть МОА.

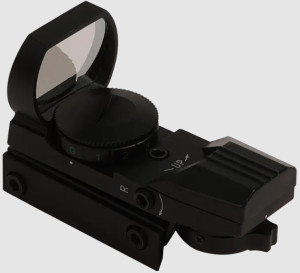

5. Регулировка высоты и горизонта. Снимите крышку башенки и поверните диск регулировки отверткой. Переместите диски в направлении, в котором вы хотите изменить точку попадания марки. Поворот поправок вертикали, против часовой стрелки увеличит высоту. Поворот поправок горизонта, по часовой стрелке переместит точку влево.

Крепление CROSSBONES 1X34

Чтобы получить наилучшие результаты от Коллиматора CROSSBONES 1X34, надежное крепление имеет важное значение, и, хотя это не сложно, нужно выполнить правильные шаги. Ваше огнестрельное оружие должно быть оснащено планкой Picatinny или Weaver. При необходимости их можно приобрести в нашем магазине. Прикрепите устройство к планке пикатинни с помощью зажима двух винтов, расположенных с правой стороны прицела.

Убедитесь, что крепеж надежно закреплен в пазу основания.

Убедитесь, что зажим основания задет за внешнюю сторону планки пикатинни.

Подайте коллиматор вниз и вперед по направлению к стволу. Затем крепко затяните болт зажима основания с помощью шестигранного ключа.

ПРИМЕЧАНИЕ. Рекомендуется регулярно проверять все крепежные винты, чтобы убедиться, что они не ослабли в полевых условиях.

Пристрелка коллиматора:

После установки, первоначальная пристрелка коллиматора, на короткую дистанцию (25-50 м) сэкономит время и деньги на большей дальности.

Это можно сделать с помощью прицельного приспособления ствола согласно инструкциям и изготовителю или удалив затвор на некоторых винтовках для визуального прицела через открытый ствол.

Для визуального прицеливания ружья:

1. Закрепите оружие крепко на пристрелочном станке или обложите его подушками, для упора.

2. Сведите Прицел через канал ствола и прицельную марку коллиматора

3. Отрегулируйте высоту и горизонт, пока светящая точка не перейдет в точку попадания ствола.

Финальная пристрелка

Окончательную пристрелку прицела следует выполнять на стрельбище, используя патрони, которыми вы стреляете чаще всего.

1. После прицеливания Красной точки произведите выстрел или отрегулируйте дистанцию так, чтобы вы находились блико к желаемой дистанции, на которой вы примерно находитесь.

2. Стрелять группой из трех выстрелов как можно точнее

3. Используя центр (СТП - средняя точка попадания) этой группы в качестве ориентира, выполните нужные настройки для поправок горирзонта и вертикали.

4. Для подтверждения правильной настройки выполните последнюю группу из трех выстрелов. При необходимости повторите.
5. После окончательной финальной пристрелки - Зажмите механизм пристрелки шестигранным ключем. Отверстие, для зажатия механизма находится спровой стороны прицела, возле винта ввода поправок по горизонту.

СТРЕЛЬБА CROSSBONES 1X34

Главное, что следует помнить во время стрельбы с коллиматора — держать оба глаза открытыми. Видимость с двумя открытыми глазами позволяет воспрининмать полное преимущество периферийного зрения, чтобы очень быстро попасть в цель. Расположение дальности прицела от глаз не имеет критического значения. Пока вы видите точку, вы достигнете своего результата.

ВНИМАНИЕ ПРИМЕЧАНИЕ. Если вы используете МАГНИНФЕР для стрельбы на расстоянии, вам может быть легче стрелять с одним закрытым глазом.

РЕШЕНИЕ ВОЗМОЖНЫХ ПРОБЛЕМ

Прежде чем возвращать коллимтаор CROSSBONES 1X34 для обслуживания, проверьте следующее

Если красная точка не горит:

Аккумулятор разрядился? заменить.

Правильно ли установлен аккумулятор? Убедитесь, что батарея ориентирована таким образом, чтобы надпись "CR2032" была обращена к крышке.

Крышка батареи не закреплена? Убедитесь, что крышка плотно прилегает, а точки контакта чисты.

Если марка не светится:

Убедитесь, что все крепежные винты батареечного отсека затянуты. Многие проблемы с прицелом на самом деле были проблемами монтирования.

ОЧИСТКА

Ваш коллиматор CROSSBONES 1X34 потребует очень небольшого регулярного обслуживания, кроме периодической чистки внешних линз. По желанию, наружную линзу можно очистить, вытирая мягкой сухой тканью.

Перед тем, как протирать поверхность, обязательно удалите из объектива пыль или песок.

С помощью дыхания или очень небольшого количества воды или чистого спирта можно удалить сложные предметы, такие как засохшие пятна от воды.

ХРАНЕНИЕ CROSSBONES 1X34

Используйте крышку, входящюю в комплект объектива, для защиты линз, если они не используются.

Извлекаите аккумулятор перед хранением на длительное время.

Избегайте хранения под прямыми солнечными лучами.
