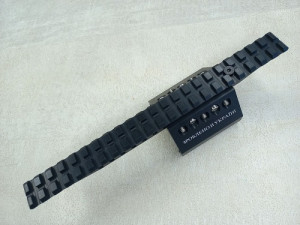

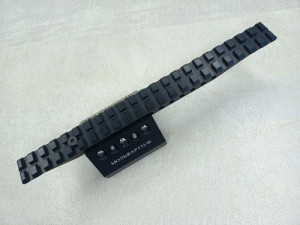

Кронштейн Мольфар Г12/16 с пикатинни на горизонталки типа ИЖ-43, ИЖ-58, ИЖ-54, ТОЗ-66

Кронштейн МОЛЬФАР Г12/16 предназначен для установки прицелов с посадочным местом «Picatinny» на охотничьих ружьях 12-го и 16-го калибров с горизонтальным расположением стволов (ИЖ-43/ИЖ-58/ИЖ-54/ТОЗ-66)и др. Для удобства потребителя конструктивно предусмотрена возможность перестановки планки «Picatinny» на удаление или приближение ее к охотнику путем смещения основной части кронштейна по отверстиям на планке «Picatinny».

Для надежной фиксации предусмотрен стопор. Планка "Picatinny" длиной 225 мм, из авиационного алюминия 6082.

Инструкция по установке.

1. Сначала определиться с положением планки «Picatinny» по отношению к прицелу и вложенности стрелка в оружие.

- Для этого открутить все пять винтов ключем (D=3.0), и разъединить пикатинную планку от основания кронштейна;

- прикрутить прицел и приставить планку пикатинни к прицельной планке.

- сделать соответствующие отметки учитывая установку планки пикатинин в захваты основания кронштейна.

2. Отсоединить цевье.

3. Подать кронштейн со стороны мушки к основанию стволов до упора.

4. Под захваты стволов подсунуть паронитовые подложки.

5. Стянуть все винты путем перекрестной затяжки.

6. Для тяжелых прицелов обязательно установить стопор, надежно фиксирующий конструкцию от сдвига.

- Для этого выкрутить стопорный винт ключом (D=2.5)

- Выбрать место при сверлении D=3.3мм в прицельной планке. Нарезать резьбу метчиком, для резьбы М4, которую имеет стопорный винт.

- Зафиксировать стопорный винт и смазать фиксатором резьбы средней фиксации

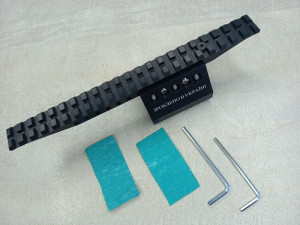

Комплектация:

Кронштейн - 1шт

Ключ Д=3.0мм – 1шт

Ключ Д=2.5мм – 1шт

Паронитовые подкладки - 2шт (для 16 калибра, до-закажите дополнительный комплект)

Технический Паспорт – 1шт

Упаковка, картонная коробка (320х70х70)

Характеристики:

Планка "Picatinny" длиной 225 мм.

Материал Авиационный алюминий 6082

Вес 230 г

Размер 225х61,5х48 мм. Производитель: ТМ МОЛЬФАР "Украина"
